- 1、防腐用鉀水簡介
我公司生產的防腐用鉀水玻璃,適用不同環(huán)境的耐酸防腐施工??筛鶕?jù)不同的用途配制成鉀水玻璃膠泥、鉀水玻璃砂漿、鉀水玻璃混凝土。
用鉀水玻璃配制的耐酸材料具有抗?jié)B性強、粘度高、耐水性強、抗沖擊性強的優(yōu)點,是鈉水玻璃的升級換代產品。它的比較突出的優(yōu)點是使用溫度高。在防腐施工中,可耐不同濃度的酸類(如硫酸、硝酸、鉻酸、次氯酸、氯磺酸、甲酸、草酸等酸性介質的酸類)和電鍍液或電解液等。
鉀水玻璃膠泥、砂漿或混凝土可和(KPI)膠泥粉等配制可用于建筑物防腐、整體層面施工、塊材面層施工、煙囪、煙道、耐酸儲槽、地坪等砌筑、灌縫或墊層等防腐施工。是目前較為理想的耐酸防腐材料之一,但不得用于堿性介質和呈堿性反應的鹽類介質的作用部位。
- 2、防腐用鉀水玻璃材料組成
鉀水玻璃(硅酸鉀)膠泥=鉀水玻璃+KPI膠泥粉
鉀水玻璃(硅酸鉀)砂漿=鉀水玻璃+KPI砂漿粉
鉀水玻璃(硅酸鉀)混凝土=鉀水玻璃+KPI混凝土+石英石
- 3、技術指標
鉀水玻璃防腐材料配合比(重量計)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鉀水玻璃材料的耐腐蝕性能
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鉀水玻璃材料的物理力學性能
|
- 4、鉀水玻璃材料的施工
基層要求: 鉀水玻璃材料防腐蝕工程基層表面處理和要求應按照《建筑與防腐工程施工及驗收規(guī)范》中有關規(guī)定執(zhí)行,施工前表面應清洗,干燥鋼殼基層表面宜進行噴砂除銹。配制材料時應充分攪拌均勻,每次攪拌量應在加入鉀水玻璃起30分鐘內用完,在使用過程中如發(fā)現(xiàn)凝聚和結塊現(xiàn)象不得繼續(xù)使用。 施工環(huán)境溫度以15-35℃為宜,相對濕度不大于80%,施工環(huán)境不得低于10℃,否則應采取加熱保溫措施。原材料堆放與運輸嚴禁受潮,施工與養(yǎng)護期間嚴禁與水或水蒸氣及其它雜物堆放。 防腐施工養(yǎng)護后,應用40-60%的硫酸或20-25%的鹽酸液涂刷4遍,每遍間隔12小時。 鉀水玻璃砂漿、鉀水玻璃混凝土,整體面層應分格施工,分格縫間距為2-3m,縫寬為12-16mm,待澆注固化后用水玻璃膠泥或水玻璃砂漿填平壓實。 |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
鉀水玻璃材料在不同養(yǎng)護溫度下的養(yǎng)護期為: 15-20 ≥14 晝夜 21-30≥10 晝夜 31-35 ≥7 晝夜鋪砌磚板,采用柔擠法,鋪砌花崗石應采用座漿填縫法,結合層和灰縫應飽滿密實,粘結牢固,灰縫表面應平整,立面鋪砌時,應防止變形,在膠泥或砂漿終凝前一次鋪砌的高度以不變形為限,終凝固后再繼續(xù)施工,平面鋪砌塊材時應防止滑動。 |
- 5、鉀水玻璃材料的適用范圍
到目前為止,鑄造生產中應用廣泛的無機化學粘結劑是水玻璃。鉀水玻璃材料可用于建筑物的樓地面、墻裙、地溝等防腐蝕面層,也可用作反應釜、貯罐、塔、池、槽、磚窯、煙道、煙囪的防腐層,適用于酸性介質(含氟酸除外)和呈酸性反應的鹽類介質作用的部位,但不得用于堿性介質和呈堿性反應的鹽類介質作用的部位。 鉀水玻璃材料的液相使用溫度可達到350℃,氣相腐蝕介質作用下,采用鉀水玻璃膠泥鋪砌耐高溫塊材襯里時,其使用溫度可達到1000℃,砂漿整體面層的厚度宜為10-20mm,砼整體面層厚度宜為40-60mm。鉀水玻璃砂漿和混凝土整體面層的伸宿縫間不宜大于9米,縫寬可為12-16毫米,縫內應采用耐腐蝕的彈性材料填滿密實。 |
|
鉀水玻璃類材料,適用于耐酸磚、板及其它耐酸石材的砌筑。是做池、槽、貯罐、磚窯及反應釜和耐酸地坪的理想輔料。
聯(lián)系人:
王軍 13803279067
|
|
|

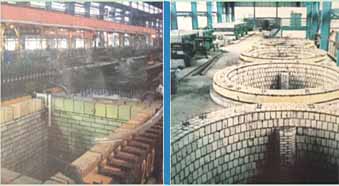

防腐鉀水玻璃使用案例
鉀水玻璃類(硅酸鉀)防腐材料,適用于耐酸磚、板及其它耐酸石材的砌筑。是做池、槽、貯罐、磚窯及反應釜和耐酸地坪的理想輔料。
